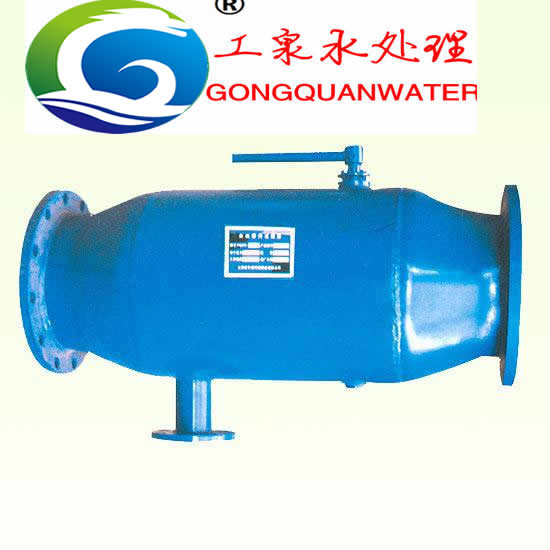

全程綜合水處理器簡介
全程綜合水處理器分為手動反洗型與自動反洗型，全程綜合水處理器有直通式與角通式，該過濾器克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等眾多缺點，具有對原水進行過濾并自動對濾芯進行自動清洗排污的功能，且清洗排污時系統不間斷供水，可以監控過濾器的工作狀態，自動化程度很高。覆蓋了由10um到3000um的各種過濾精度的需求，為客戶提供各種水過濾設備。
全程綜合水處理器，運行及控制不需外接任何能源就可以自動清洗過濾，自動排污。反沖洗期間不斷流，清洗過濾周期可以調節，清洗過濾時間默認為10-60/s，清洗過濾損失水量只占過濾水量的0.08－0.6%；過濾精度可達10-3000 微米；工作壓力可達1.0-1.6Mpa；單臺流量：4-4160m3/h。
全程綜合水處理器可立式、臥式、倒置任意方向任意位置安裝，可用于工業、農業、市政電力、電子、醫藥、食品、印染、建筑、鋼鐵、冶金、造紙等各行各業水過濾。
自動全程綜合水處理器可用于對工業水、海水、食品和制藥等輕化工工業廢水、循環水的過濾，以及乳化液再生、廢油、液態原料等過濾處理等。在冶金工業及石化工業及電廠給排水和循環水系統和涉及到液態的介質過濾等工藝中，應用自動全程綜合水處理器也日趨廣泛，我國現代冶金企業引進的連鑄水系統、高爐水系統、熱軋用高壓水除鱗系統、乳化液系統以及封閉的水循環系統，液態的介質過濾系統均大量地采用了自動全程綜合水處理器。
全程綜合水處理器技術參數
過濾精度：100～3000 μm(5微米都可以達到,用鍥形網)
壓力損失：≤ 0.016 Mpa(可以設計為2公斤壓差的時候就自動反沖洗)
排污閥口徑：DN 50 mm
排污時間：10～60秒(可以設計定時反沖洗或者壓差反沖洗)
電源：交流三相380V/ 50Hz(可以用氣壓反沖洗)
控制界面：數顯、旋鈕、開關
全程綜合水處理器特點
高精度壓差控制設計、時間控制、手動控制清洗；
控制顯示界面人性化設計，操作非常簡便；
外表面無外露接線，安全可靠。
濾網類型：金屬楔型網
控制方式：壓差、時間、手動控制設計；
控制方式：時間、手動控制設計；
特殊過濾單元結構設計，堅固耐用；
獨特的清洗設計實現低負載、低水頭、均勻排污；
電控箱面板方向可滿足用戶要求隨意調節；
全程綜合水處理器作用
全程綜合水處理器可使工業污水達到國家規定的廢水排放標準，可以有效的保護環境，同時也可以將污水處理后達到可以回用的標準，這樣一來不僅可以解決了污水排放的難題，也可實現再利用節省了成本，自動全程綜合水處理器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少系統污垢、菌藻、銹蝕等產生，以改善水質和保護其他設備正常工作的設備。
全程綜合水處理器工作原理
水由入口進入，首先經過粗濾網濾掉較大顆粒的雜質，然后到達細濾網。在過濾過程中，細濾網逐漸累積水中的臟物、雜質，形成過濾雜質層，由于雜質層堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓差。
當過濾器的壓差達到預設值時，將開始自動清洗過程，此間凈水供應不斷流，清洗閥打開，清洗室及吸污器內水壓大幅度下降，通過濾筒與吸污管的壓力差，吸污管與清洗室之間通過吸嘴產生一個吸力，形成一個吸污過程。同時，電力馬達帶動吸污管沿軸向做螺旋運動。吸污器軸向運動與旋轉運動的結合將整個濾網內表面完全清洗干凈。整個沖洗過程只需數十秒鐘。排污閥在清洗結束時關閉。過濾器開始準備下一個沖洗周期。
全程綜合水處理器清洗特點
a.反沖排污過濾器采用多個濾筒過濾，有效過濾面積大，壓力損失小。 設計過濾面積為進出口面積的3～5倍。
b.反沖排污過濾器維修、維護方便：設置檢修人孔，裝卸濾筒方便， 全程綜合水處理器
c. 反沖排污過濾器采用多濾筒過濾、逐個濾筒清洗的結構，清洗時不間斷供水。
d.反沖排污過濾器程序控制：可根據用戶現場實際情況需要設定系統的各項參數。
e.全程綜合水處理器先進的控制系統：控制系統的精確度高，并可根據不同水質調整其工作模式和運行狀態，以提高其適應水質能力。
f.全程綜合水處理器方便的控制方式：壓差/時間同時控制或分別控制，可根據實際工況及需求任意選擇，自動運行;同時設手動/自動轉換開關，控制方式可預先設定,并可實現電氣互鎖,
g.全程綜合水處理器設有就地控制，必要時可設遠傳控制轉換開關，以實現就地操作和遠控操作。
h. 全程綜合水處理器留有運行狀態輸出、故障報警輸出等功能,保證設備使用在安全可靠條件下運行。
自動反沖排污過濾器功能作用
全程綜合水處理器過濾能力強,工作原理：煤礦上大量使用的工作原理“直通式”過濾器,由于結構的限制,最工作原理只能達到 380L/min,該過濾器可達 800L/min 或著更大。自動過濾器，過濾器，全程綜合水處理器，電子除垢器全程綜合水處理器過濾精度高：全程綜合水處理器內有兩組或多組濾芯,通流面積大,原始?jí)毫p失小,可實現工作原理、高精度過濾（25 m、40 m）,傳統過濾器則很難實現。全程綜合水處理器量化污染程度：該過濾器在液體的流入端 Pi 口、流出端 Po 口可裝有壓力表 K1、K2,P=K1-K2 的壓差大小,定量的反應了過濾器被污染的程度,便于隨時清洗,傳統過濾器則無次功能。
全程綜合水處理器設計要求
反清洗時間短，流量，壓力損失小。
控制系統智能化（PLC、PAC）控制，自動化程度高。
設備可與中央控制系統連接。
高精度過濾，出水水質穩定。
濾網終身使用，無需更換。
使用壽命長。
可適用于不同原水水質和用水要求。
易損件少，無耗材，運行費用低，操作管理簡單。
自動反清洗不斷流。
全程綜合水處理器過濾精度
全程綜合水處理器選型
處理水量
系統的管道壓力
用戶要求的過濾精度
過濾雜質中懸浮物濃度
過濾介質的有關物理，化學性質
全程綜合水處理器特殊用途
可以根據用戶需求設計，生產各種壓力范圍的過濾器；經過特殊的工藝生產溫度高達95C以上的過濾器，對需要在寒冷條件下工作的過濾器，將采用特殊的過濾控制系統；針對海水腐蝕性強的特點，選用鎳，鈦合金等特殊材料，并對過濾器進行特殊的加工處理；可以根據用戶具體工況，要求，提供有針對性的解決方案。
全程綜合水處理器應用范圍
鋼鐵：用于原料場、燒結球團廠水處理過濾，高爐、軋機、連鑄機等系統冷卻水過濾，高壓水除磷系統雜質過濾
汽車：涂裝生產線，在汽車、拖拉機、摩托車、發動機制造水,處理系統都有廣泛應用
發電廠：用于電廠自動高純水制備的精度預處理部分，發電機冷卻水、密封用水的過濾，系13-4統用水量特大時可作為旁濾處理、全濾處理使用。
石油化工：在循環水場做旁濾處理，可單機或多機型并聯主處理，代替濾料過濾，減少濾料過濾負荷，可避免大量的沖洗耗水，節約成本
農業園林及造紙廠：在有噴頭、噴嘴系統中，應減少由于雜質所造成的設備堵塞、磨損，因此需要選擇高精度、高自動化過濾產品機械、食品或其他：對系統進行自動、精度過濾，用來防止冷卻水系統堵塞
礦山：過濾井下噴淋水，保證系統工作正常。
給水及污水處理：用于預處理系統中，提高系統運行效率
廣泛應用于飲用水處理、建筑循環水處理、工業循環水處理、污水處理、采礦業水處理、高爾夫球場水處理、建筑、鋼鐵、石油、化工、電子、發電、紡織、造紙、食品、制糖、制藥、塑料、汽車行業等領域。
全程綜合水處理器制造工藝
領先的產品結構功能設計，結構緊湊，獨創的濾殼整體成型、加工技術，避免鋼制濾殼焊接造成的各種滴漏；
高強度球墨鑄鐵材料防腐性能極佳，延長了產品的使用壽命；
專有的濾芯設計制造技術，高精度濾芯永不磨損,壓力檢驗永不變形，出廠精度測試滿足用戶要求；
濾網均采用不銹鋼焊接網，篩板和篩網組成內外雙層結構；由于對濾芯采用主動清洗方式，因而增強了其抗干擾能力，清洗徹底，特別適宜較差的水質條件；
全程綜合水處理器安裝方法
1、安裝只需按照設備筒體上箭頭指示進水方向連接在管路上；
2、設計、安裝時應盡量考慮排污口在下部，便于雜物的順利排放；
3、排污管就近接入排水溝，且應保持排污順暢；
4、為便于觀察系統工況和日常操作，應在進、出口安裝壓力表和手動閥門；
5、排污時，應根據排污情況，通過開關閥門，對濾網沖洗10-60秒；
6、微電腦控制器的使用方法：
�。�1）出水壓力值設定方法：系統運行后，觀察設備進水壓力值，然后將出水電接點壓力表的數值調整為小于進水壓力值0.06-0.08MPa。如：進水壓力為0.2MPa,則出水電接點壓力表的數值調整為0.32-0.34 MPa之間即可。
�。�2）然后接通微電腦電源，并將控制面板上的電源開關打開。
（3）如果此時出水壓力低于設定壓力值，則設備保持在工作狀態，工作指示燈亮，自動執行器開啟閥板，排污電磁閥（或電動閥）關閉。
�。�4）如果出水壓力低于設定壓力值，則設備進入反沖洗狀態，反洗指示燈亮，自動執行器關閉閥板，排污電磁閥（或電動閥）打開。反洗過程延時2-4分鐘后，返回工作狀態。如果此時出水壓力高于設定壓力值，則設備保持正常出水狀態；如果出水壓力仍舊低于設定壓力值，則設備工作2-4分鐘，反洗2-4分鐘，如此不斷反復，直到出水壓力值高于設定壓力值。
（5）反沖洗執行閘板軸與設備筒體為雙橡膠圈密封（或四氟填料），若使用過程中發生漏水的現象，可用小扳手將壓蓋上面的三個螺絲適當均勻的擰緊幾圈，以不漏水為準。若壓蓋被壓緊到底部仍不能解決漏水現象，則需要更換新的密封圈或填料（密封圈規格型號以隨機備用型號為準）。
全程綜合水處理器安裝注意
過濾器規格的選用應與安裝管路相匹配，當過濾器流量不能滿足管路要求時，可將兩個（或多個）過濾器并聯安裝，或做旁濾處理。
過濾器應盡量安裝在系統要保護的地方，入口低壓影響使用，因此也應安裝在靠近壓力源的地方。
過濾器應串聯安裝在管路系統中，為保證在停機檢修時系統不間斷供水，建議系統中設置旁路，過濾器進出口及旁路均應設置切斷用球閥。在有可能發生回流的地方，應在過濾器出口安裝止回閥。
選型時注意流經自動自清洗過濾器的水溫不超過其適應溫度。
安裝現場具備三相380V工頻交流電(三相四線制) 。排污管不超過5米，避免背壓。
直流系統注意過濾精度、預處理、壓力事項，間歇系統注意慎用定時控制型。
合理選擇安裝環境，注意防水、防雨、防潮。
注意：反沖洗系統長期停止運行或季節性停止運行，在系統停止運行前，在水中投加適量緩蝕劑，并采取滿水濕保護的措施，以減小腐蝕，保護系統。
全程綜合水處理器使用注意
該設備在出廠前已調試完畢，用戶在使用時直接運行即可。當設備各運行參數不能滿足用戶要求時，用戶可根據實際工況調定各參數，并相應選用手動控制、自動控制方式進行工作。
首次運行時，應按以下步驟進行：
檢查過濾器是否處于正常工作狀態：
察看過濾器各連接處是否牢固。
察看過濾器電控箱部分應是干燥的。
接通電源，綠色電源指示燈亮，此時表示過濾器電控部分處于正常工作狀態，設備可投入試運行。
注：插上電源時應注意保持手的干燥，同時在過濾器工作過程中應保持其電控器部分干燥，不可有水進入電控器內部。
全程綜合水處理器外形尺寸圖：
全程綜合水處理器選型表：
型號 進出水口徑 L A H D 排污口徑DN 流量 mm mm mm mm mm mm m3/h GQKC-50 50 400 70 130 80 25 19 GQKC-65 65 420 100 150 100 40 35 GQKC-80 80 450 100 150 125 40 50 GQKC-100 100 740 120 180 150 50 80 GQKC-125 125 760 120 180 250 50 125 GQKC-150 150 780 180 200 250 65 180 GQKC-200 200 900 180 260 300 65 320 GQKC-250 250 1000 200 300 350 80 490 GQKC-300 300 1100 200 300 450 80 710 GQKC-350 350 1200 200 300 500 80 970 GQKC-400 400 1400 200 400 550 100 1260 GQKC-450 450 1600 200 400 600 100 1590
型號
進出水口徑
L
A
H
D
排污口徑DN
流量
mm
m3/h
GQKC-50
50
400
70
130
80
25
19
GQKC-65
65
420
100
150
40
35
GQKC-80
450
125
GQKC-100
740
120
180
GQKC-125
760
250
GQKC-150
780
200
GQKC-200
900
260
300
320
GQKC-250
1000
350
490
GQKC-300
1100
710
GQKC-350
1200
500
970
GQKC-400
1400
550
1260
GQKC-450
1600
600
1590
